3D AOI / بازرسی نوری خودکار 3 بعدی
شرح

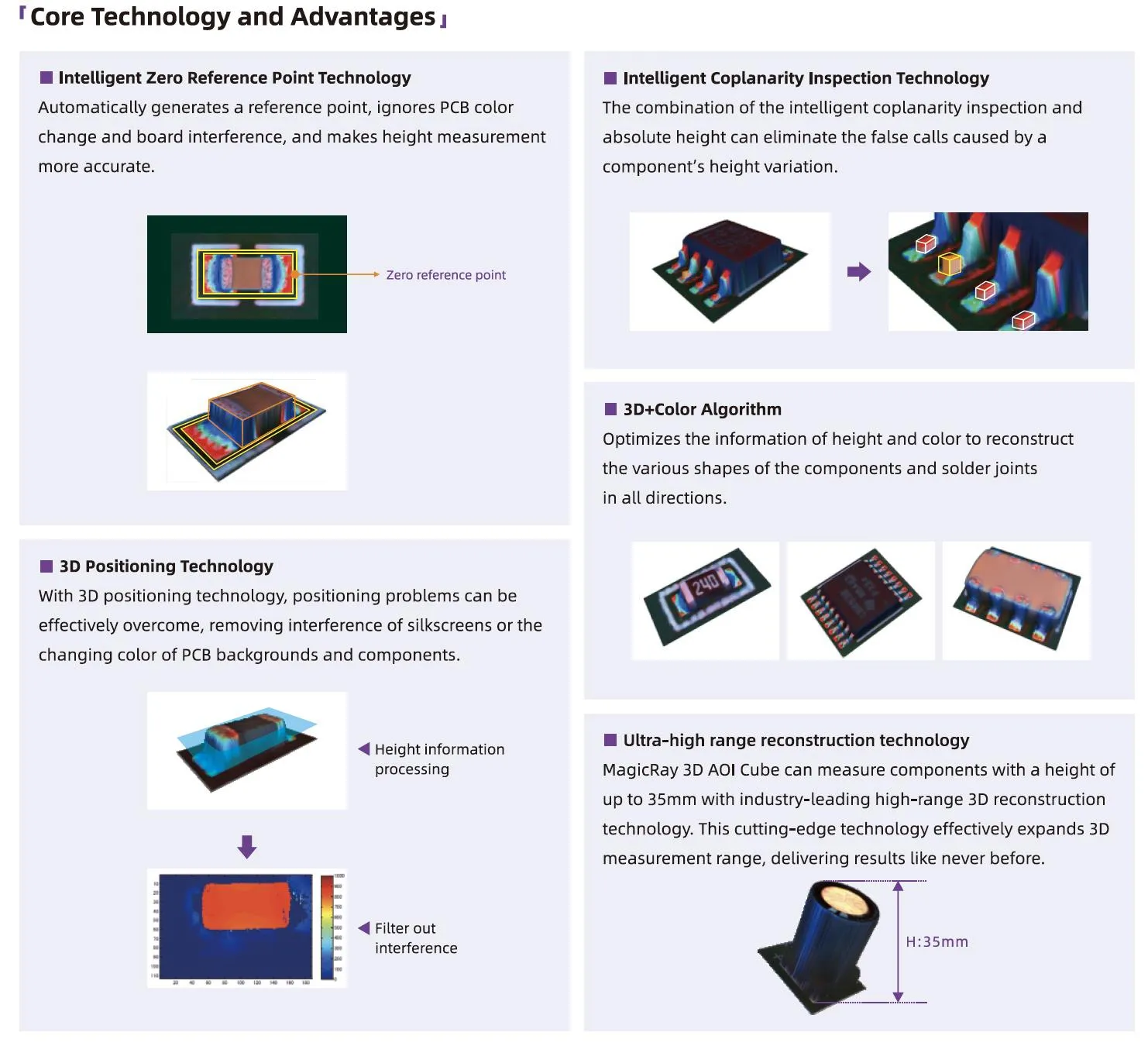

سری 3D AOI- Cube دارای فناوری موقعیت یابی پیشرفته و الگوریتم های تجزیه و تحلیل ویژگی های پیشرفته است که آن را برای بازرسی با سرعت بالا و با دقت بالا از اجزای SMT در فرآیند SMT قبل از جریان مجدد و پس از جریان مجدد ایده آل می کند. سری مکعب نقاط کور سایه را از بین می برد و اشکال اجزای سه بعدی را با دقت به ثبت می رساند تا نتایج بهینه را با تکنیک پیشرفته نمایش چند حاشیه ای خود ثبت کند.
امکانات
- الگوریتم غنی، الگوریتمهای سه بعدی، Al و ویژگیهای رنگی را برای بهینهسازی نرخ تشخیص عیوب ترکیب میکند.
- روش های موقعیت یابی چندگانه برای مکان یابی دقیق جزء. تاب برداشتن تخته را به طور هوشمند جبران کنید و عیوب اجزای سیاه روی تخته سیاه را تشخیص دهید.
- با PCB های رنگی مختلف سازگار می شود و به طور موثر بردهای سیاه و سفید را تشخیص می دهد.
- پلت فرم مرمری، درایو دوگانه و کارت کنترل حرکت، سرعت بازرسی پیشرو در صنعت را تضمین می کند.
- فناوری بازسازی 3 بعدی با برد بسیار بالا می تواند قطعات را تا ارتفاع 35 میلی متر اندازه گیری کند.
- ترکیبی قدرتمند از نرم افزار بررسی سه نقطه ای و تجزیه و تحلیل سریع داده های SPC
- علت اصلی نقص را شناسایی می کند.
- راه حل کارخانه هوشمند: نظارت از راه دور در زمان واقعی داده های تولید و مدیریت متمرکز برای خطوط تولید متعدد، بهبود کیفیت فرآیند و افزایش بازده تولید.
- سوئیچ خودکار برنامه از طریق اسکن بارکد: تنظیم خودکار عرض یک ویژگی استاندارد است و به سادگی با خواندن بارکد PCB به دست می آید، همچنین از دستور MES پشتیبانی می کند.
- عملکرد هشدار SPC امکان نظارت در زمان واقعی بر کیفیت تولید را فراهم می کند و در صورت بروز یک وضعیت غیرعادی بازخورد به موقع ارائه می دهد. این به جلوگیری از ادامه عیوب در طول فرآیند و تحمیل هزینه ها کمک می کند.
- عیوب اصلی بیخطا هستند.
مشخصات ماشین
|
مدل |
مکعب |
مکعب-D |
مکعب-XL |
|
|
سیستم تصویر |
دوربین |
دوربین صنعتی 12 مگاپیکسلی |
||
|
وضوح |
15μm |
12μm |
10μm |
|
|
FOV می باشد |
60*45 میلیمتر (12 مگاپیکسل، 15 میکرومتر) |
|||
|
روشنایی |
ال ای دی حلقه 4 رنگ |
|||
|
روش اندازه گیری قد |
4-پروژکتورهای راه |
|||
|
ساختار حرکت |
جنبش X/Y |
سروو AC (دو درایو) |
||
|
سکو |
سنگ گرانیت |
|||
|
تنظیم عرض |
خودکار |
|||
|
نوع حمل و نقل |
کمربند |
|||
|
جهت بارگیری تخته |
L به R یا R به L |
|||
|
ریل ثابت |
تک خط: ریل ثابت 1; دو خط: 1 و 3 یا 1 و 4 راه آهن ثابت |
|||
|
پیکربندی سخت افزار |
سیستم عامل |
Win10 |
||
|
ارتباط |
اترنت، SMEMA |
|||
|
قدرت |
تک فاز 220 ولت، 50/60 هرتز، 5 آمپر |
|||
|
نیاز هوا |
٪ 7b٪ 7b0٪ 7d٪ 7d٪7b٪ 7b1٪ 7d٪ 7d.6Mpa |
|||
|
ارتفاع نوار نقاله |
900±20 میلی متر |
|||
|
اندازه کلی |
1140 میلیمتر * 1360 * 1620 میلیمتر |
1310*1360*1620 میلی متر |
||
|
وزن تجهیزات |
1100 کیلوگرم |
1150 کیلوگرم |
1300 کیلوگرم |
|
|
اندازه PCB |
اندازه |
50*60-510*510 میلیمتر |
تک خط: 50*{1}}*560 میلیمتر |
50*80-650*610 میلیمتر |
|
ضخامت |
کمتر یا مساوی 6.{1}}میلی متر |
|||
|
تاب برداشتن |
± 3 میلی متر |
|||
|
ترخیص قطعات |
فاصله بالا 25-50میلی متر قابل تنظیم، فاصله پایین 45 میلی متر |
|||
|
لبه گیره |
3 میلی متر |
|||
|
وزن PCB |
کمتر یا مساوی 3 کیلوگرم |
|||
|
دسته های بازرسی |
جزء |
مولفه اشتباه، از دست رفته، قطبیت، جابجایی، معکوس، آسیب، سرب IC، سرب بلند شده IC، مواد خارجی، شناور، همسطح، سنگ قبر و غیره. |
||
|
مفصل لحیم کاری |
بدون لحیم کاری، لحیم کاری ناکافی، لحیم کاری باز، لحیم کاری اضافی، پل لحیم کاری، توپ لحیم کاری و غیره. |
|||
|
اندازه جزء |
تراشه:03015 و بالاتر،: LSI: 0.3mm pitch و بالاتر. دیگران: جزء شکل عجیب و غریب |
|||
|
محدوده قابل اندازه گیری |
35 میلی متر (15 میکرومتر) |
|||
|
وضوح ارتفاع |
0.3715μm |
|||
|
سرعت بازرسی |
450ms٪ 2fFOV |
|||
